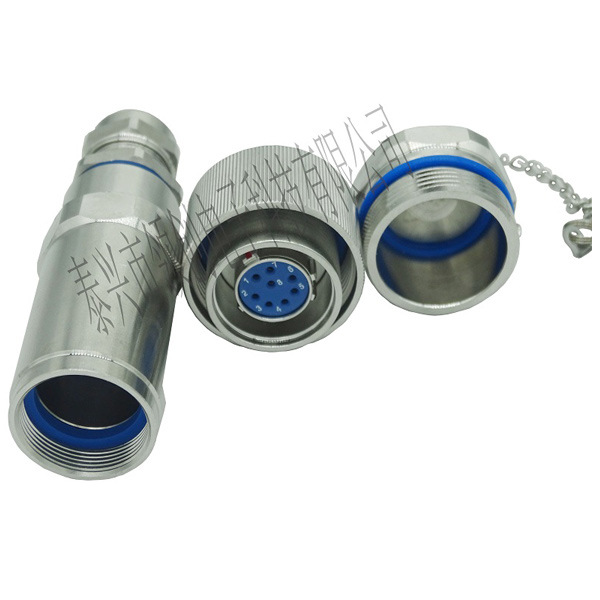

Exd系列隔爆型防水防爆連接器為耐環境性隔爆連接器，主要應用于有爆炸性危險氣體及其他有防塵防水要求的場合。在石油鉆井領域動力傳輸方面有廣泛應用。
●適用于潮濕、浸水等惡劣環境下的設備與電纜之間的電氣連接
●符合GB3836.1-2010《爆炸性環境 第1部分：設備通用要求》
●GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼：“d”保護的設備》
●IP67防護等級
●插頭插座端接方式可為焊接，也可為壓接，由用戶自己決定
●插頭、插座既可裝針，也可裝孔，接觸件可取卸
●螺紋式快速連接
●五種識別鍵位
●插座安裝方式有方盤式，移動式
使用環境及主要技術特征：
環境性能
環境溫度 -55℃~ +60℃
相對濕度 90%~95%
防護等級 IP67（安裝部分客戶保證）
防爆區域 1區和2區場所使用含有T4溫度組別的IIA、IIB、IIC類爆炸性氣體的環境。
機械性能
外殼材料 不銹鋼316L
絕 緣 體 熱塑性材料
密封膠圈 阻燃橡膠
接觸件材料 銅合金鍍金
機械壽命 500次
防爆等級 Ex d IIC T4 Gc
電氣性能
額定工作電壓：
絕緣電阻：不小于5000MΩ（常溫） | 耐電壓：
|
接觸件規格：
接觸件規格mm | 額定工作電流A | 接觸電阻mΩ | 焊線杯內徑mm |
Φ0.8 | 3A | ≤7 | Φ1 |
Φ1 | 5A | ≤5 | Φ1.3 |
Φ1.5 | 10A | ≤3 | Φ1.7 |
Φ2.5 | 25A | ≤1.5 | Φ2.5 |
Φ3 | 40A | ≤0.75 | Φ3 |
